Duurzaam verwarmen in de winter - het kan wel!

Het is buiten rond het vriespunt, de warmtepomp verbruikt 720 Watt elektriciteit en geeft ruim 3200 Watt warmte af in het huis (COP=4,5). Die extra 2400 Watt is vermogen dat uit de buitenlucht onttrokken wordt - schone warmte van buiten! Daarnaast komt op deze vroege ochtend 70% van de stroom in Nederland uit koolstofarme bronnen - voornamelijk windenergie. Van de 720 Watt elektriciteit is dus ook nog eens 504 Watt duurzaam opgewekt!

Samen maakt dit dat we in ons huis dus met 204 Watt fossiel opgewekt vermogen uit het net, 3200 Watt aan warmte maken. Met een gasketel had die 3200 Watt warmte volledig van ontbindende dinos - aardgas gekomen. Duurzaam verwarmen in de winter - het kan wel!

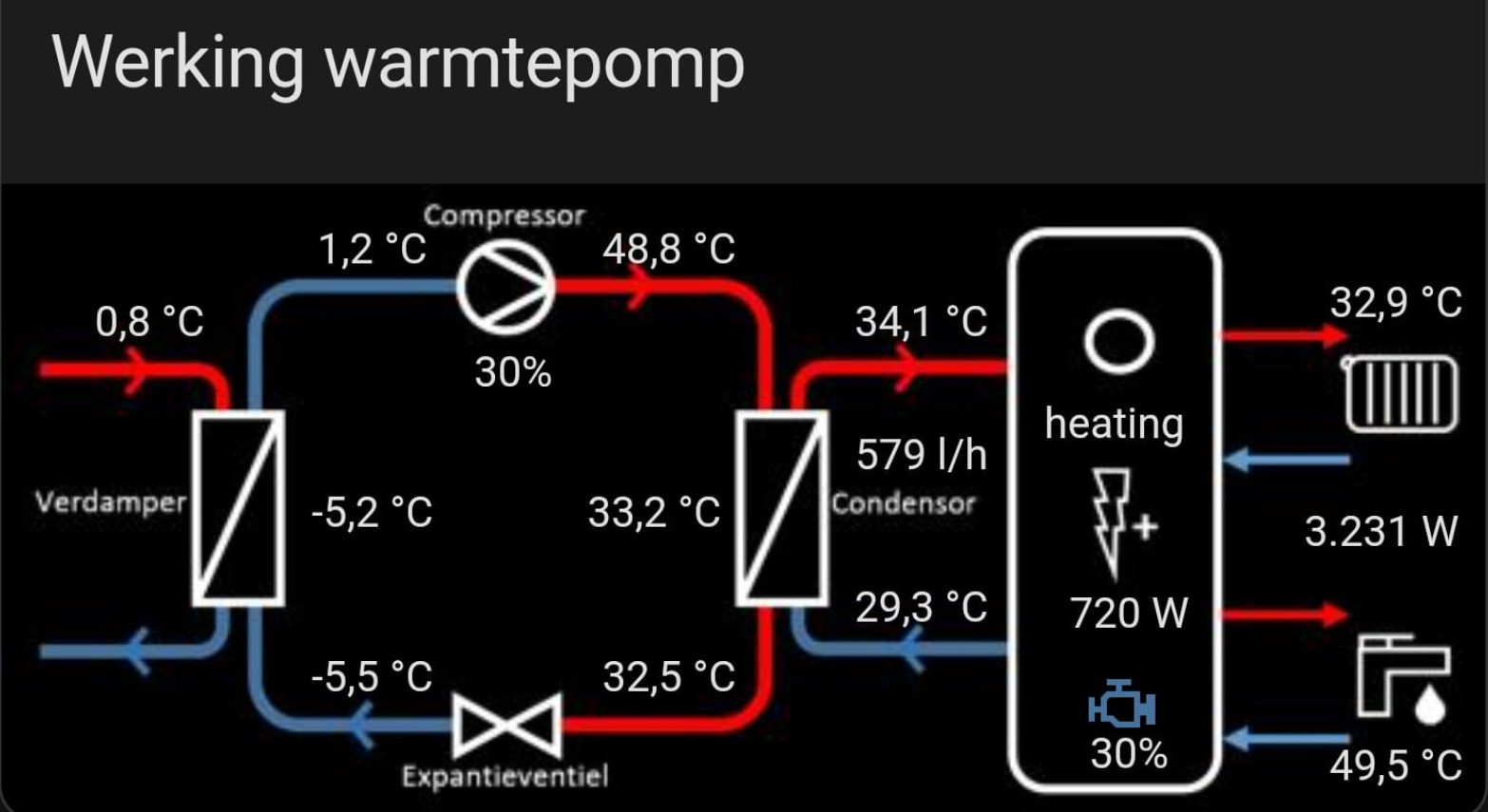

Meetwaarden van de warmtepomp tijdens het verwarmen op een koude winterochtend

Voor wie wat uitleg kan gebruiken bij het lezen van het technische plaatje en de werking van warmtepompen:

  • De compressor ontvangt een koelmiddel in gasvorm met een temperatuur ongeveer gelijk aan de buitenlucht, 1.2 graden in het plaatje.
  • De compressor duwt het gas in de rechter kant van het circuit, naar de hogedruk kant. Het gas houdt dezelfde energie-inhoud, maar zit nu in een kleiner volume. Dit maakt dat de temperatuur van het koelmiddel oploopt (natuurkundig fenomeen, net als dat je fietspomp warm wordt als je druk je band op pompt). In dit geval tot bijna 49 graden Celsius.
  • De warmte wordt in huis bij de condensor afgegeven aan het verwarmingssysteem. De aanvoertemperatuur van de verwarming loopt hier op tot bijna 33 graden waarmee wij ons huis verwarmen. De retourtemperatuur van de radiatoren is hier 29.3 graden.
  • Door deze warmteafgifte zakt de temperatuur van het koelmiddel aan de hogedruk kant tot 32.5 graden.
  • Nadat het koelmiddel door het expansieventiel gaat daalt de druk en daarmee daalt ook de temperatuur van het koelmiddel tot -5.5 graden Celsius. (zelfde natuurkundig fenomeen als bij de compressor, maar dan de andere kant op.)
  • In de verdamper neemt het koelmiddel weer de warmte op die aanwezig is in de buitenlucht. Dit is de stap waar de winst van die 2400 Watt extra warmtevermogen gehaald wordt. Nadat het koelmiddel weer de temperatuur van de buitenlucht aan heeft genomen is het klaar voor een nieuwe cyclus.

We hebben nog de gewone radiatoren uit 1996 en hebben deze extra power gegeven door er radiatorventilatoren onder te zetten die automatisch aan gaan bij het verwarmen.

Natuurlijk, dit is een moment opname. Wie geïnteresseerd is hoe het verbruik in een "all-electric" huis er over een heel jaar uit ziet; die moet mijn feeds in de gaten houden. In januari een gedetailleerde N=1 studie van ons energieverbruik in huis en de dynamische tarieven markt.

Funfact: Wist je dat eigenlijk iedereen al een warmtepomp in huis heeft? Je koelkast doet precies het zelfde! Die pompt warmte uit je koelkast de keuken in.

Bronnen:

Auteur: Michael
